申請?zhí)?/span>:

CN201210109476.X

申請日:

2012.04.13

應用領域:

電子裝聯的貼片機領域

項目簡介:

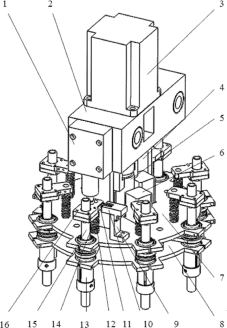

本發明涉及電子裝聯的貼片機領域，具體涉及一 種用于貼片機的經濟型高速貼裝頭技術。目的是提供 一種結構布局合理、傳動簡捷、總體體積小、重量輕， 且同時兼有高速與成本低的特點的貼裝頭。一種用于LED 貼裝的模組式高速貼裝頭，包括轉盤旋轉機構、吸嘴升降機構、吸嘴旋轉機構、電氣保護及接口轉換 裝置和吸嘴，所述的轉盤旋轉機構包括貼裝頭固定座、用于提供驅動力安裝在貼裝頭固定座上的直流伺服 電機、保持聯動的第一轉盤、第二轉盤、將第一轉盤 與直流司服電機的輸出端連接的轉盤連接架和轉盤 軸。

技術優勢:

該模組式貼裝頭集成了 8 個貼裝吸嘴，來回一次貼裝的過程中可以完成 8 個元器件的貼裝，大大提高了貼裝速度；該模組式貼裝頭在集成 8 個貼裝吸嘴的同時，只采用了一個直流伺服電機、四個步進電機、一個直線電機，大大降低了高速貼裝頭的成本；本發明裝置結構簡單，布局合理，圓盤式的吸嘴布置可以最大限度的減小貼裝頭的體積及重量，電氣組合滑環可以有效防止電、氣路的纏繞。
