申請?zhí)?/span>:

CN201310150220.8

申請日:

2013.04.21

應用領域:

應用于機械傳動相關領域

項目簡介:

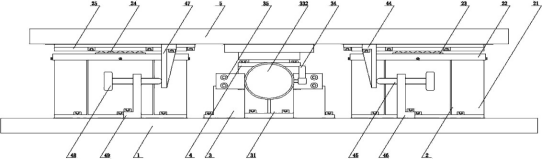

本發明公開了一種基于一層平臺的小角度旋轉與直線移動發生裝置，屬于機械傳動技術領域，所要解決的技術問題是在一層平臺上實現小角度旋轉與平移運動功能，設計出一種基于一層平臺的、小角度旋轉與直線移動發生裝置，包括基礎平臺、工作平臺、支承組件、旋轉功能組件、平移功能組件，所述基礎平臺提供整個裝置的安裝基準面，所述支承組件連接在基礎平臺上端面，用于支承工作平臺，所述平移功能組件連接在基礎平臺上端面，可推動工作平臺平移運動，所述旋轉功能組件上端連接工作平臺，下端連接平移功能組件及基礎平臺，用于驅動工作平臺的小角度旋轉運動，所述工作平臺位于支承組件及旋轉功能組件上，以滾動摩擦的形式進行平移與小角度旋轉運動。

技術優勢:

本發明采用一層平臺實現小角度旋轉(±5°)與平移運動功能，減少了 平臺層數及平臺高度尺寸；工作平臺的小角度旋轉與直線移動均為滾動摩擦，摩擦阻力小， 驅動容易；直線與旋轉運動平穩，鎖緊裝置簡單易操作。
